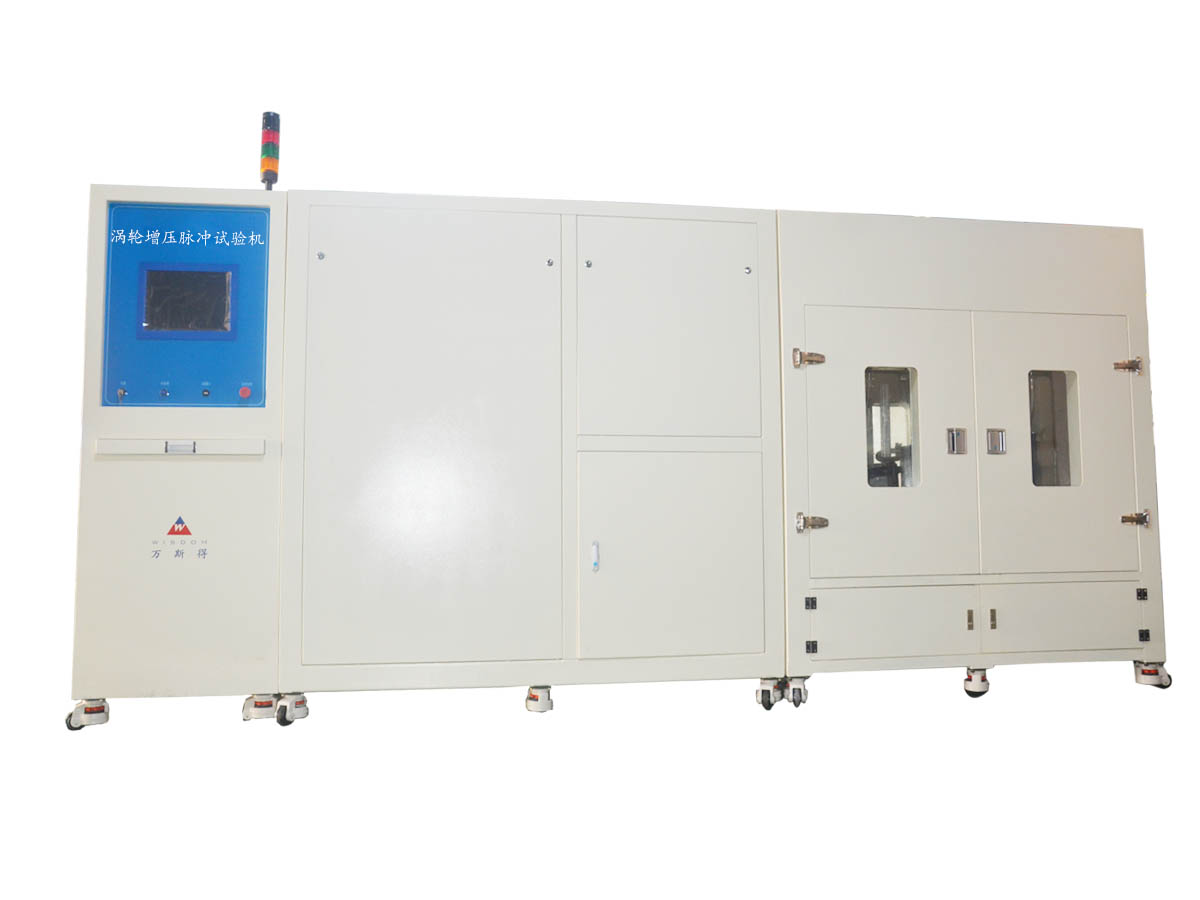

水脉冲试验机：

技术参数：

1.介质系统

（1）试验介质：冷却液，用户自备满足条件的试验介质

（2）介质温度：-40°C~150°C （±2°C）、间接换热、温度传感器测温反馈

（3）介质的流量：1~20L/min根据相应的标准实现不同流量、变频循环泵调节质量流量或者体积流量计测量流量

2.伺服脉冲系统

（1）液压站：定做不同功率、水冷方式

（2）脉冲发生器：液压脉冲缸

（3）控制方式：电液伺服闭环控制

（4）脉冲压力：0.1~5bar （±10KPa）可根据不同标准设定、压力传感器测量

（5）脉冲频率：0~1.5Hz

3.伺服振动系统

（1）振动：上下垂直振动、0~2OHz、振动次数可设置

（2）振幅大小：0~±25mm （振幅与频率成反比，振动频率越高，振幅越小）

（3）控制方式：电液伺服闭环控制

（4）振动实现方式：伺服液压振动缸

（5）振动负载：20Kg

4.三轴振动系统

（1）自由度：X、Y、Z三轴

（2）传动方式：伺服电机+丝杆+直线导轨

（3）三轴有效活动范围：0~±25mm，频率越高，对应的振幅越小

（4）振动频率范围：（0~10Hz） Z轴垂直振动的频率（0~3Hz）对应组合振动的频率，可实现一端固定的另一端绕轴旋转、空间组合运动

（5）Z轴负载 ：20Kg

（6）运动轨迹：单平面内的圆周运动、空间直线往复运动等

5.电磁振动

（1）台面：垂直振动、台面尺寸可根据需要选择、带水平滑台、50KG最大负载

（2）振动频率：5-2000HZ （可设置）

（3）加速度：200m/s2

6.电气系统

组成：强电、弱电

7.管路吹扫系统

吹扫组成：气压、0~7bar、手动操作、吹净管路残留介质

8.热胀冷缩处理系统

（1）组成：手动球阀、电磁阀、泵、针阀等组成

（2）作用：及时缓冲因介质间接热膨胀而产生的压力变化，保护关键元器件

9.安全

通过界面设定，程序控制，在试验结束或异常时能自动停机或报警，具有液位报警、泄露报警、异常报警、过载保护、紧急卸压、安全停机等功能

10.控制部分

（1）脉冲波形：梯形波、正弦波、三角波

（2）PC机：美国高速控制器、联想塔式服务器

（3）控制软件：WSD脉冲专用控制软件、可指定报告格式

11.高低温试验舱

温度控制部分

（1）内胆材质：304ss、尺寸可根据试验需要定制

（2）温度范围：-40°C~180°C （可定制）、±2°C

（3）升温速率（可定制）：2°C/min，带一定质量的负载，线性或非线性升温

（4）降温速率（可定制）：2°C/min，带一定质量的负载，线性或非线性降温

（5）连接工装 侧近测出结构，铝型材框架，便于调节

（6）安全门 前后对开式门，双层钢化玻璃观察窗，开门停机功能，门内含照明
